本篇的目的是通过对比一次典型的基于TCP/IP协议栈的以太网和RDMA通信的过程,直观的展示RDMA技术相比传统以太网的优势,尽量不涉及协议和软件实现细节。

假设本端的某个应用想把自己内存中的数据复制到对端某个应用可以访问的内存中(或者通俗的讲,本端要给对端发送数据),我们来看一下以太网和RDMA的SEND-RECV语义都做了哪些操作。

传统以太网

在描述通信过程时的软硬件关系时,我们通常将模型划分为用户层Userspace,内核Kernel以及硬件Hardware。Userspace和Kernel实际上使用的是同一块物理内存,但是出于安全考虑,Linux将内存划分为用户空间和内核空间。用户层没有权限访问和修改内核空间的内存内容,只能通过系统调用陷入内核态,Linux的内存管理机制比较复杂,本文不展开讨论。

一次典型的基于传统以太网的通信过程的可以如下图所示进行分层:

一次收-发过程的步骤如下:

  1. 发送端和接收端通过Socket库提供的接口建立链接(就是在两个节点间建立了一条逻辑上的道路,数据可以沿这条道路从一端发送到另一端)并分别在内存中申请好发送和接收Buffer。

  2. 发送端APP通过Socket接口陷入内核态,待发送数据经过TCP/IP协议栈的一层层封装,最后被CPU复制到Socket Buffer中。

  3. 发送端通过网卡驱动,告知网卡可以发送数据了,网卡将通过DMA从Buffer中复制封装好的数据包到内部缓存中,然后将其发送到物理链路。

  4. 接收端网卡收到数据包后,将数据包放到接收Buffer中,然后CPU将通过内核中的TCP/IP协议栈对报文进行层层解析,取出有效的数据。

  5. 接收端APP通过Socket接口陷入内核态,CPU将数据从内核空间复制到用户空间。

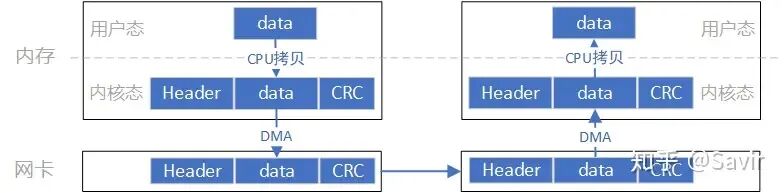

这个模型的数据流向大致是像上图这个样子,数据首先需要从用户空间复制一份到内核空间,这一次复制由CPU完成,将数据块从用户空间复制到内核空间的Socket Buffer中。内核中软件TCP/IP协议栈给数据添加各层头部和校验信息。最后网卡会通过DMA从内存中复制数据,并通过物理链路发送给对端的网卡。

而对端是完全相反的过程:硬件将数据包DMA拷贝到内存中,然后CPU会对数据包进行逐层解析和校验,最后将数据复制到用户空间。

上述过程中的关键点是需要CPU参与的把数据从用户空间拷贝到内核空间,以及同样需要CPU全程参与的数据包组装和解析,数据量大的情况下,这将对CPU将造成很大的负担。

下面我们看一下RDMA是如何将CPU“解放”出来的。

RDMA

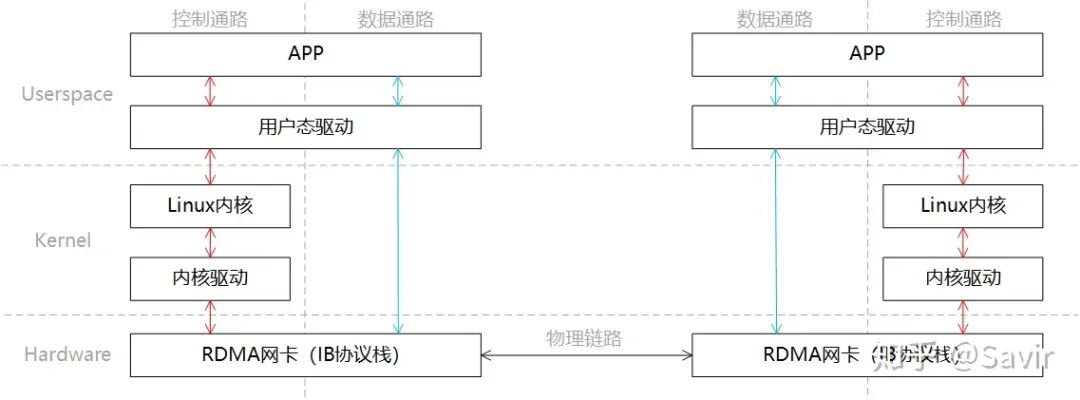

同样是一端发送,一端接收的场景,我们将RDMA的分层模型分成两部分“控制通路”和“数据通路”,控制通路需要进入内核态准备通信所需的内存资源,而数据通路指的是实际数据交互过程中的流程。这一过程的分层关系如下图所示:

同Socket一样,我们简单描述下通信的过程:

  1. 发送端和接收端分别通过控制通路陷入内核态创建好通信所需要的内存资源。

  2. 在数据通路上,接收端APP通知硬件准备接收数据,告诉硬件将接收到的数据放在哪片内存中。

  3. 在数据通路上,发送端APP通知硬件发送数据,告诉硬件待发送数据位于哪片内存中。

  4. 发送端RDMA网卡从内存中搬移数据,组装报文发送给对端。

  5. 对端收到报文,对其进行解析并通过DMA将有效载荷写入内存。然后以某种方式通知上层APP,告知其数据已接收并妥善存放到指定位置。

这一过程中的数据流向大致如上图所示。通过和Socket的对比,我们可以明显看到,数据收发绕过了内核并且数据交换过程并不需要CPU参与,报文的组装和解析是由硬件完成的。

通过上面的对比,我们可以明显的体会到RDMA的优势,既将CPU从数据包封装和解析中解放出来,又减少了CPU拷贝数据的功率和时间损耗。需要注意的是,本文只描述了SEND-RECV流程,而RDMA技术所独有的,效率更高的WRITE/READ语义将在后续文章中介绍。

下面介绍一些RDMA技术中的重要且基本的概念。

RDMA基本元素

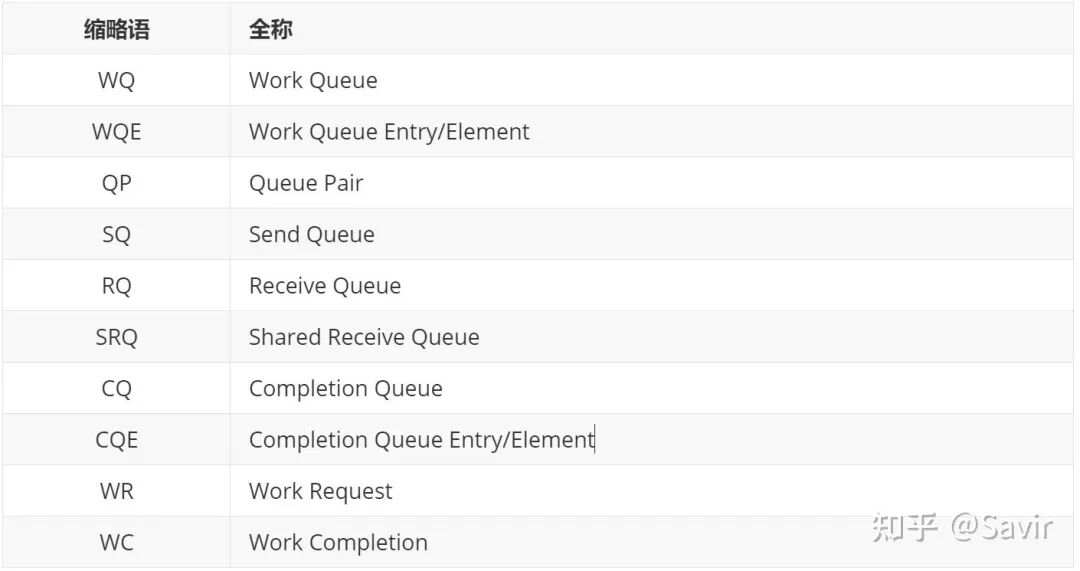

RDMA技术中经常使用缩略语,很容易让刚接触的人一头雾水,下面讲解RDMA中最基本的元素及其含义,下图是常见的缩略语对照表。

  • WQ

Work Queue简称WQ,是RDMA技术中最重要的概念之一。WQ是一个储存工作请求的队列,为了讲清楚WQ是什么,我们先介绍这个队列中的元素WQE(Work Queue Element,工作队列元素)。

  • WQE

WQE可以认为是一种“任务说明”,这个工作请求是软件下发给硬件的,这份说明中包含了软件所希望硬件去做的任务以及有关这个任务的详细信息。比如,某一份任务是这样的:“我想把位于地址0x12345678的长度为10字节的数据发送给对面的节点”,硬件接到任务之后,就会通过DMA去内存中取数据,组装数据包,然后发送。

WQE的含义应该比较明确了,那么我们最开始提到的WQ是什么呢?它就是用来存放“任务书”的“文件夹”,WQ里面可以容纳很多WQE。有数据结构基础的读者应该都了解,队列是一种先进先出的数据结构,在计算机系统中非常常见,我们可以用下图表示上文中描述的WQ和WQE的关系:

WQ这个队列总是由软件向其中增加WQE(入队),硬件从中取出WQE,这就是软件给硬件“下发任务”的过程。为什么用队列而不是栈?因为进行“存”和“取“操作的分别是软件和硬件,并且需要保证用户的请求按照顺序被处理在RDMA技术中,所有的通信请求都要按照上图这种方式告知硬件,这种方式常被称为“Post”。

  • QP

Queue Pair简称QP,就是“一对”WQ的意思。

  • SQ和RQ

任何通信过程都要有收发两端,QP就是一个发送工作队列和一个接受工作队列的组合,这两个队列分别称为SQ(Send Queue)和RQ(Receive Queue)。我们再把上面的图丰富一下,左边是发送端,右边是接收端:

WQ怎么不见了?SQ和RQ都是WQ,WQ只是表示一种可以存储WQE的单元,SQ和RQ才是实例。

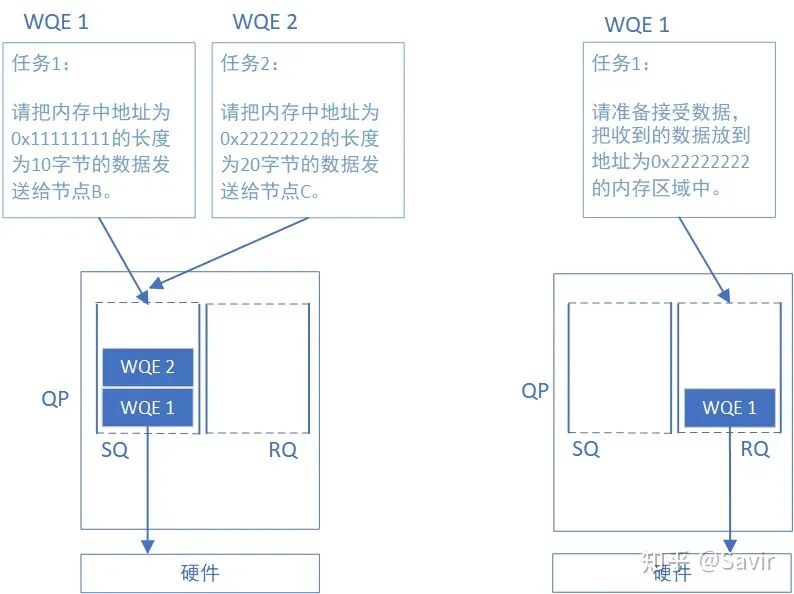

SQ专门用来存放发送任务,RQ专门用来存放接收任务。在一次SEND-RECV流程中,发送端需要把表示一次发送任务的WQE放到SQ里面。同样的,接收端软件需要给硬件下发一个表示接收任务的WQE,这样硬件才知道收到数据之后放到内存中的哪个位置。上文我们提到的Post操作,对于SQ来说称为Post Send,对于RQ来说称为Post Receive。

需要注意的是,在RDMA技术中通信的基本单元是QP,而不是节点。如下图所示,对于每个节点来说,每个进程都可以使用若干个QP,而每个本地QP可以“关联”一个远端的QP。我们用“节点A给节点B发送数据”并不足以完整的描述一次RDMA通信,而应该是类似于“节点A上的QP3给节点C上的QP4发送数据”。

每个节点的每个QP都有一个唯一的编号,称为QPN(Queue Pair Number),通过QPN可以唯一确定一个节点上的QP。

  • SRQ

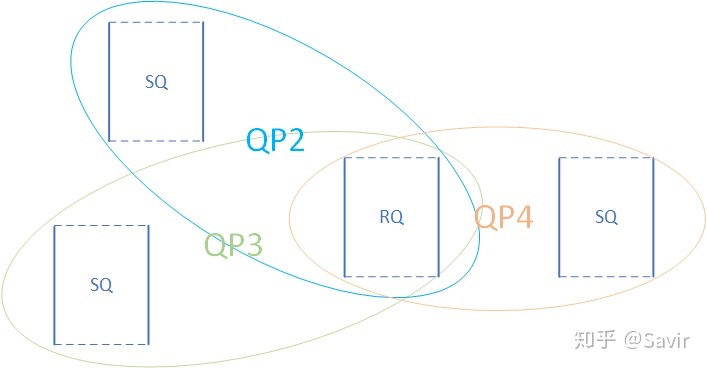

Shared Receive Queue简称SRQ,意为共享接收队列。概念很好理解,就是一种几个QP共享同一个RQ时,我们称其为SRQ。以后我们会了解到,使用RQ的情况要远远小于使用SQ,而每个队列都是要消耗内存资源的。当我们需要使用大量的QP时,可以通过SRQ来节省内存。如下图所示,QP2~QP4一起使用同一个RQ:

  • CQ

Completion Queue简称CQ,意为完成队列。跟WQ一样,我们先介绍CQ这个队列当中的元素——CQE(Completion Queue Element)。可以认为CQE跟WQE是相反的概念,如果WQE是软件下发给硬件的“任务书”的话,那么CQE就是硬件完成任务之后返回给软件的“任务报告”。CQE中描述了某个任务是被正确无误的执行,还是遇到了错误,如果遇到了错误,那么错误的原因是什么。

而CQ就是承载CQE的容器——一个先进先出的队列。我们把表示WQ和WQE关系的图倒过来画,就得到了CQ和CQE的关系:

每个CQE都包含某个WQE的完成信息,他们的关系如下图所示:

下面我们把CQ和WQ(QP)放在一起,看一下一次SEND-RECV操作中,软硬件的互动(图中序号顺序不表示实际时序):

2022/5/23:下图及后面的列表顺序有修改,将原来第2条的“接收端硬件从RQ中拿到任务书,准备接收数据”移动到“接收端收到数据,进行校验后回复ACK报文给发送端”之后,并且修改了描述,现在为第6条。

  1. 接收端APP以WQE的形式下发一次RECV任务到RQ。

  2. 发送端APP以WQE的形式下发一次SEND任务到SQ。

  3. 发送端硬件从SQ中拿到任务书,从内存中拿到待发送数据,组装数据包。

  4. 发送端网卡将数据包通过物理链路发送给接收端网卡。

  5. 接收端收到数据,进行校验后回复ACK报文给发送端。

  6. 接收端硬件从RQ中取出一个任务书(WQE)。

  7. 接收端硬件将数据放到WQE中指定的位置,然后生成“任务报告”CQE,放置到CQ中。

  8. 接收端APP取得任务完成信息。

  9. 发送端网卡收到ACK后,生成CQE,放置到CQ中。

  10. 发送端APP取得任务完成信息。

NOTE: 需要注意的一点是,上图中的例子是可靠服务类型的交互流程,如果是不可靠服务,那么不会有步骤5的ACK回复,而且步骤9以及之后的步骤会在步骤5之后立即触发。

至此,通过WQ和CQ这两种媒介,两端软硬件共同完成了一次收发过程。

  • WR和WC

说完了几个Queue之后,其实还有两个文章开头提到的概念没有解释,那就是WR和WC(不是Water Closet的缩写)。

WR全称为Work Request,意为工作请求;WC全称Work Completion,意为工作完成。这两者其实是WQE和CQE在用户层的“映射”。因为APP是通过调用协议栈接口来完成RDMA通信的,WQE和CQE本身并不对用户可见,是驱动中的概念。用户真正通过API下发的是WR,收到的是WC。

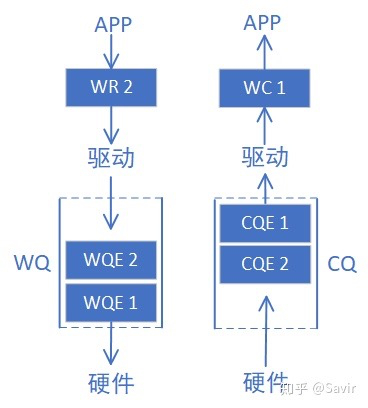

WR/WC和WQE/CQE是相同的概念在不同层次的实体,他们都是“任务书”和“任务报告”。于是我们把前文的两个图又加了点内容:

总结

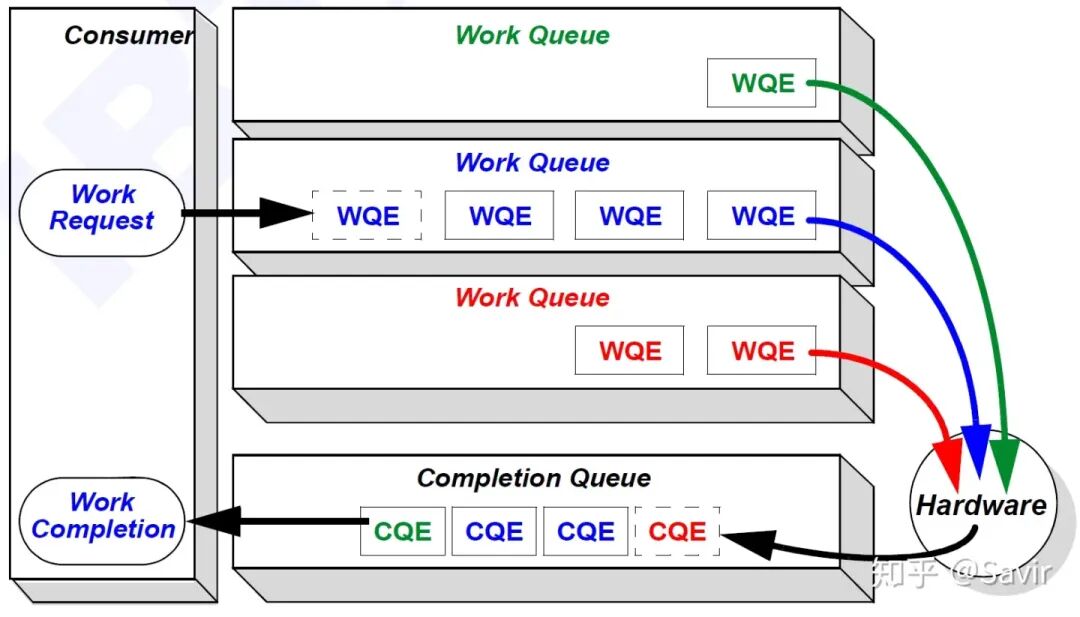

好了,我们用IB协议3.2.1中的Figure 11这张图总结一下以上内容:

《IB Specification Vol 1-Release-1.3-2015-03-03》

用户态的WR,由驱动转化成了WQE填写到了WQ中,WQ可以是负责发送的SQ,也可以是负责接收的RQ。硬件会从各个WQ中取出WQE,并根据WQE中的要求完成发送或者接收任务。任务完成后,会给这个任务生成一个CQE填写到CQ中。驱动会从CQ中取出CQE,并转换成WC返回给用户。
