LWIP协议与网络分层

LwIP(Light weight IP),是一种轻量化且开源的TCP/IP协议栈,它可以在有限的RAM和ROM条件下,实现一个完整的TCP/IP 协议栈。此外,LwIP既可以移植到操作系统上运行,也可以在无操作系统的情况下独立运行。

   TCP/IP协议栈的模型结构如下图所示,由于TCP/IP协议栈的出现时间较早,所以没有按照传统的7层OSI网络模型进行设计,一共只分为了4层,分别为网络接口层,网络层,传输层以及应用层,LwIP协议栈的网络模型与之类似。

网络接口层主要通过双绞线,光纤,无线等方式进行网络上数据帧的发送和接收。网络接口层将网络层的数据组装成自己特定的帧进行发送,同时也会接收数据帧进行解析,并将解析过后的数据发送给网络层。

   网络层负责在主机之间的通信过程之中选择数据包的传输路径,并且在接收到传入的数据报时会检验其有效性,并递交给上层。

   传输层主要提供应用程序之间的通信服务,它会系统的管理两端数据之间的交互。

   应用层简单来说就是利用传输层提供的功能发送自己的数据到对方。

LWIP协议栈初始化

在开始传输数据之前,首先要进行一系列的初始化操作,本文以i.MX RT1060 SDK中的Demo "evkmimxrt1060_lwip_udppecho_bm"为例,该代码可以通过MCUXpresso IDE进行导入。

netif_add函数用来挂载网络接口,并完成网络通信之前的大部分初始化工作,包括PHY芯片的初始化,i.MX RT1060上ENET外设初始化,以及一些通信过程中用到的相关数据结构的初始化。

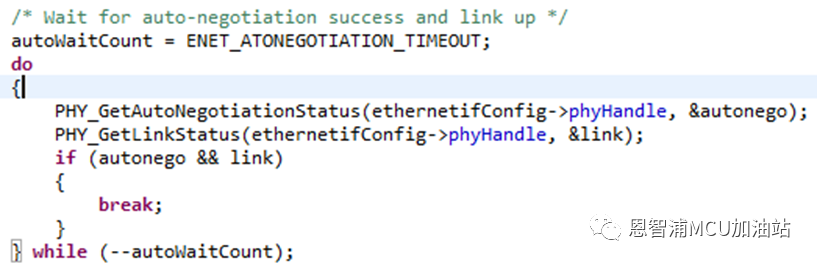

PHY芯片的初始化是在ethernetif_phy_init之中完成,包括MDIO初始化,网口自动协商,网口连接等操作。

ENET外设的初始化在ENET_SetMacController之中完成,这里进行了ENET外设的一些配置,例如设置接口速率,以及接口类型(mii,Rmii)等等。

PHY初始化函数以及ENET初始化函数都在ethernetif0_init函数中被调用,并且该函数被作为一个实参传入netif_add之中并被在其中被调用,因此netif_add不仅完成了网络接口的挂载,还完成了接口相关的一系列初始化工作。

此外,在进行网络接口相关初始化的同时,也完成了对一系列数据结构的初始化,此处介绍一些在网络通信过程中用到的结构体。

  • enet_rx_bd_struct_t, 该结构体一般用来定义buffer descriptor,网络接口层接收到的数据一般就封装在buffer descriptor之中。

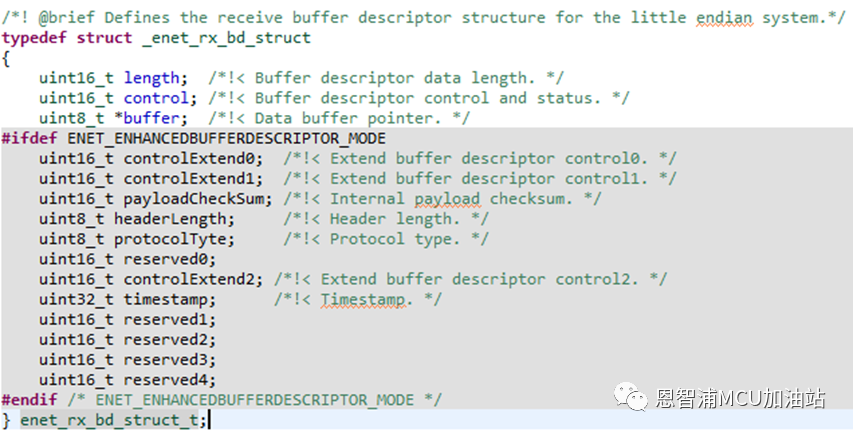

    结构体定义如下图所示,其中length代表buffer descriptor之中数据的长度,control之中会存储一些与buffer descriptor相关的状态信息,并且支持enhanced buffer descriptor。

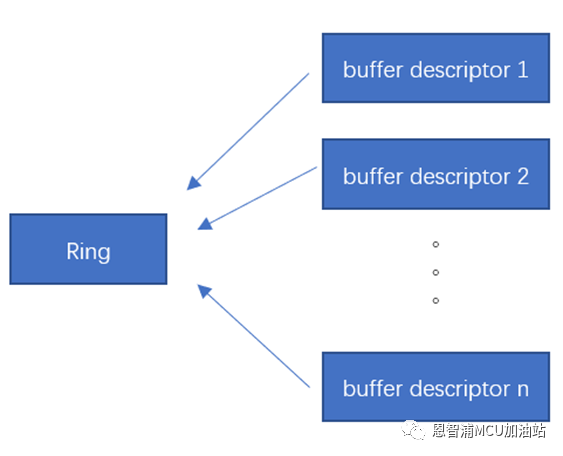

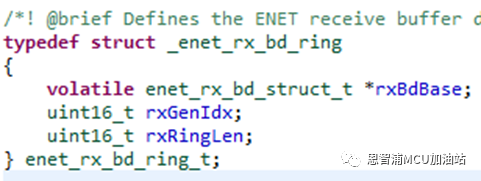

  • enet_rx_bd_ring_t结构体,如下图所示,每一条ring都是由buffer descriptor组成的。
    Ring结构体中的rxBdBase成员就是第一个buffer descriptor的地址,rxGenIdx指的是当前buffer descriptor的序号,rxRingLen指的是这条Ring中共有几个buffer descriptor

  • pbuf结构体,pbuf结构体是用来描述lwip协议栈中数据包的结构体。它是以链表的形式存在的,pbuf之中会存在指针指向下一个pubf 。

由于在case之中,使用的是UDP通信,因此还需要进行一些UDP相关的初始化设置。例如调用udp_bind函数,对UDP控制块中的local_port,local_ip等参数进行绑定,以及调用udp_recv在udp控制块上进行一些回调函数的绑定等等,至于什么是UDP控制块,在后面会进行介绍。

LWIP网络接口层

网络接口层数据接收

在udpecho demo之中是通过轮询的方法来实现数据接收,使用的是raw/callback api, 除了这种api之外lwip还提供socket api等,不过需要操作系统的支持。

在while循环中首先会去调用ethernetif_input函数,该函数中会调用ethernetif_linkinput函数,在ethernetif_linkinput之中又会去调用ENET_GetRxFrame和ethernetif_rx_frame_to_pbufs函数。

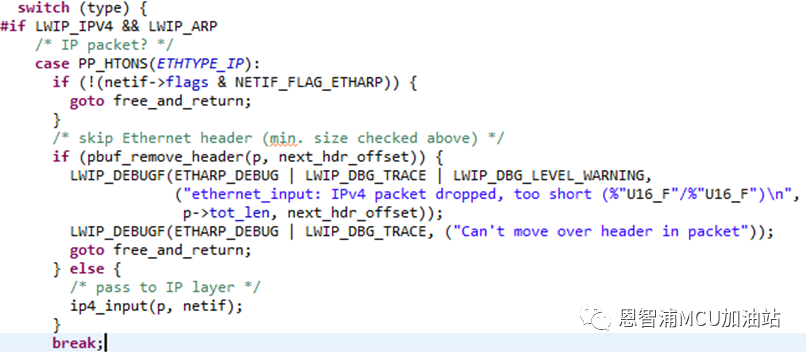

   在ENET_GetRxFrame函数中会把网络接口中接收到的数据搬运到RxFrame之中,然后ethernetif_rx_frame_to_pbufs函数又会把RxFrame之中的数据搬运到pbufs之中,接下来就会调用ethernet_input函数,在lwip源码之中的ethernet.c文件中被定义,主要用于无操作系统时候网络层去处理接收到的数据帧,然后往上层递交,对于不同的数据包进行不同的处理,如果是 ARP包,则调用etharp_input函数;如果是 IP 包,则调用 ip4_input函数,通过这些函数将数据包递交给 IP 层处理。

网络接口层数据发送

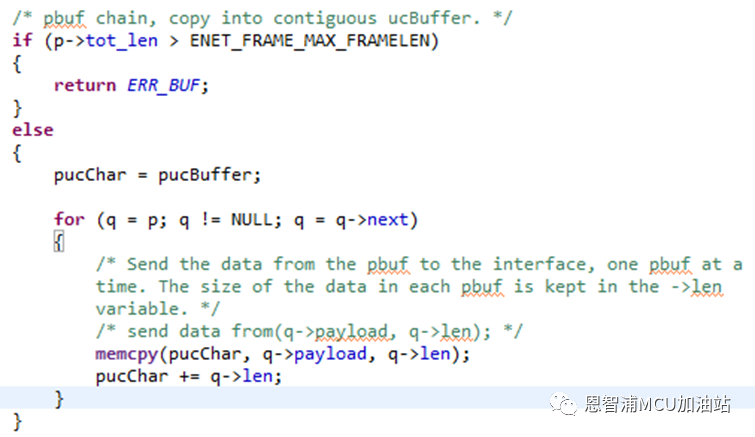

在网络层发送数据时,会调用网络接口层的ethernet_output函数,ethernet_output函数之中又会去调用ethernetif_linkoutput函数,当数据较大需要用多个pbuf进行存储的时候,pbuf以链表的形式存在,所以需要将这些链表中的数据进行合并,如下图所示。

操作完成后通过ENET_SendFrame函数来完成数据的发送;最后数据会通过网络接口传输出去。

LWIP网络层

IP协议

IP协议是一种经典的网络层协议,IP协议(Internet Protocol),又称之为网际协议,IP 协议处于IP层工作,它是整个TCP/IP协议栈的核心协议,上层协议都要依赖IP协议提供的服务,IP协议负责将数据报从源主机发送到目标主机,并通过IP地址作为唯一识别码。简单来说,不同主机之间的IP地址是不一样的,在发送数据报的过程中,IP协议还可能对数据报进行分片处理,同时在接收数据报的时候,还可能需要对分片的数据报进行重装等等。

IP协议是一种无连接的不可靠数据报交付协议,协议本身不提供任何的错误检查与恢复机制,需要传输层协议来完成这些功能。

IP地址

在TCP/IP设计过程中,设计人员为每一台主机分配一个32bit的IP地址,只有具有有效的IP地址的主机才能接入互联网中与其他主机进行通信。

IP数据报

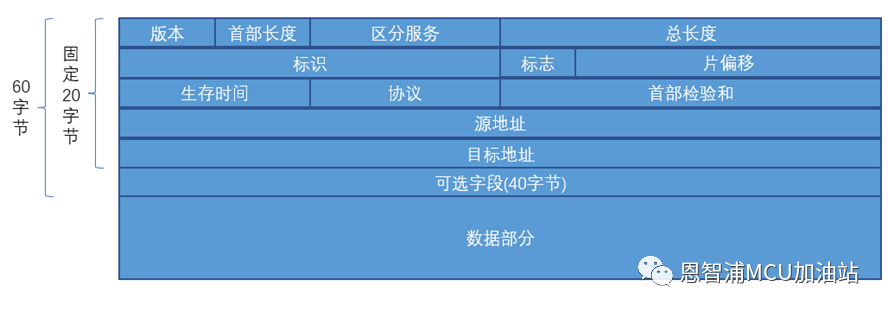

IP数据包一般由IP首部和数据组成,首部一般有20-60字节,其中有40字节是可选的,一般首部仅由20字节组成,IP数据报结构如下图所示。

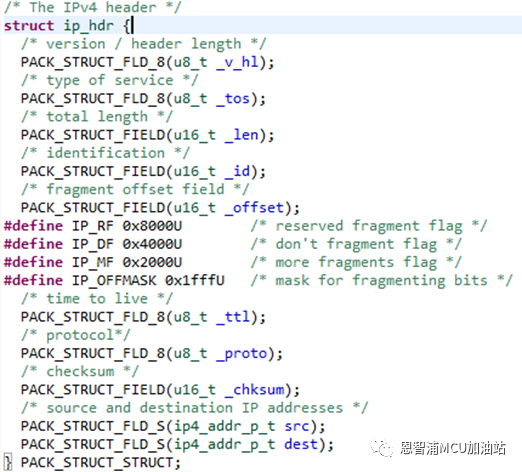

为了方便对IP首部进行读取或写入操作,在lwip源码之中定义了ip_hdr结构体来表示ip数据报首部。

IP层数据接收

在上文提到,对于不同的数据包进行不同的处理,如果是ARP包,则调用etharp_input函数去处理;如果是IP包,则交给IP相关函数去处理。

在udpecho demo中使用的是IPV4协议,因此,会调用ip4_input函数。

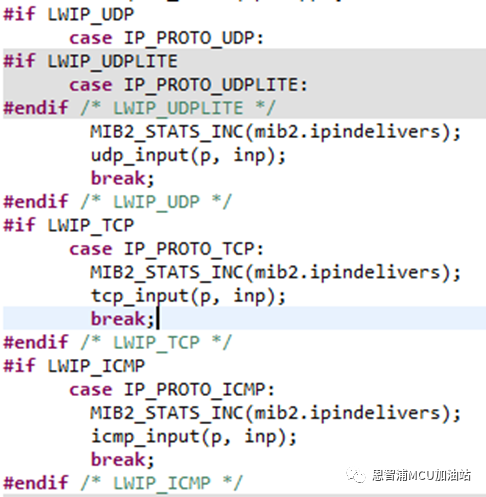

在ip4_input函数中会对ip数据报的相关字段进行检验,例如长度,校验和,版本号等等,也会判断该数据包是否是发送给本地的,如果不是发送给本地的数据包,可能还要对其进行转发或者丢弃,如果数据报没有问题,IP层就会根据传输层的协议类型将数据包传送到不同的入口函数之中,例如udp_input, tcp_input函数等。

IP层数据发送

在传输层协议需要通过IP层来发送数据时,在上层函数之中会调用ip4_output_if_src函数,在该函数中,又会去调用ip4_output_if_opt_src函数,它会将传输数据封装到ip数据报之中,填写数据报之中的目标IP地址,源IP地址,协议类型等相关信息。然后再去调用etharp_output(),它会解析MAC地址,组装以太网帧并并发送。在etharp_output()函数之中,最终会去调用网络接口层的相关发送函数。

LWIP传输层与应用层

网络层已经通过IP协议等完成了数据报在各台主机之间传输的的功能,但是数据还没有到达最终目的地—主机上的某个特定应用程序。

IP层通过传输层的协议将数据包递交给应用程序,常用的传输层协议有UDP协议,TCP协议等。

此处以UDP协议为例,它是一种较为简单的传输层协议,经常应用于局域网环境以及视频播放领域,以UDP为例结合SDK代码讲解一下传输层是如何实现数据交互的。

UDP报文

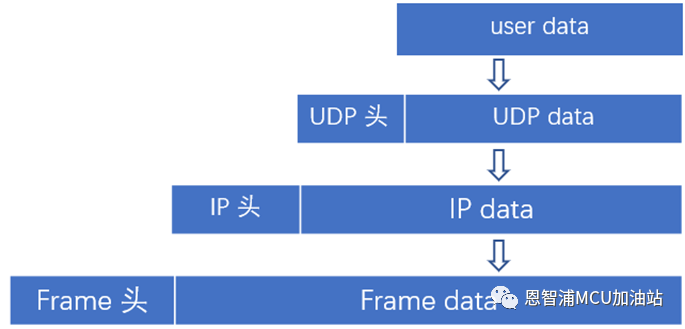

在使用UDP传输数据时,它会将数据封装在UDP报文之中,在IP层又会将数据包封装在IP报文之中,在物理层又会将IP数据包封装在物理数据帧之中。

一份用户数据在被发送时共经历了三次封装。

UDP相关数据结构

在LWIP源码的udp.h之中,定义了报文首部数据结构以及UDP控制块。

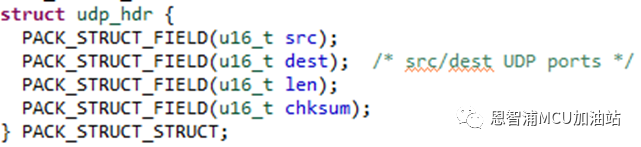

LwIP报文首部数据结构为udp_hdr, 定义了 UDP 报文首部的各个字段, 分别为16位源端口号src, 16位目标端口号dest, 16位用户数据报总长度, 以及16位的校验和。

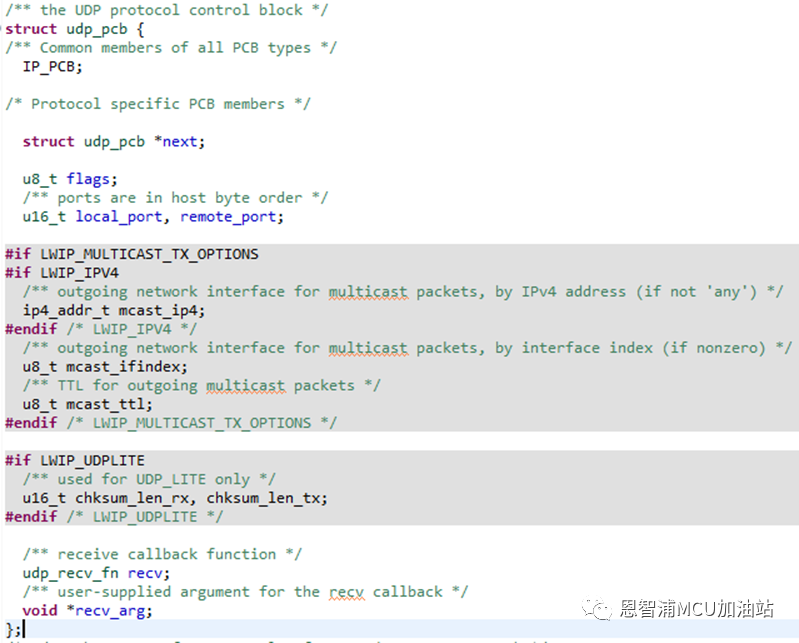

LwIP还定义了UDP控制块,记录与UDP通信的所有相关信息,如源端口号、目标端口号、源IP地址、目标IP地址以及收到数据时的回调函数等等,系统会为每一个基于UDP协议的进程创建一个UDP控制块,并且将其与对应的端口绑定,并将所有的UDP控制块用一个链表连接起来。当UDP接收到一个报文的时候,会去遍历链表上的所有控制块,通过端口号来找到匹配的控制块,并将数据通过回调函数传递到上层应用。

UDP报文接收

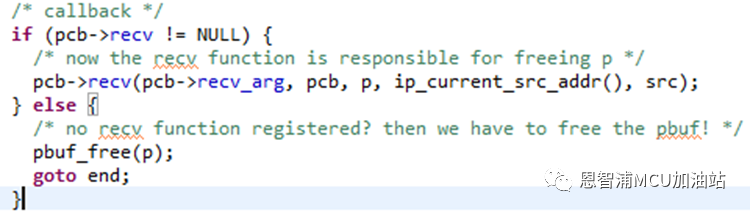

在IP层,当接收到一个包含UDP报文的数据报时,udp_input函数就会被调用,该函数之中进行了一些报文合法性的检测,然后根据报文中的端口信息查找UDP控制块,最后通过UDP控制块之中的回调函数recv_udp将数据传递到应用层,如果找不到对应的端口,那么会返回一个端口不可达数据包。

UDP报文发送

UDP报文发送依靠IP层提供的服务,用户在发送数据时需要在应用程序之中调用udp_send或者是udp_sendto,应用程序之中将用户数据填到pbuf数据区域,并将pubf作为参数传入udp_send或udp_sendto之中。

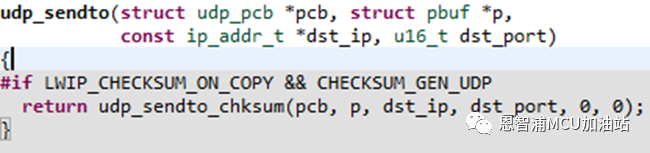

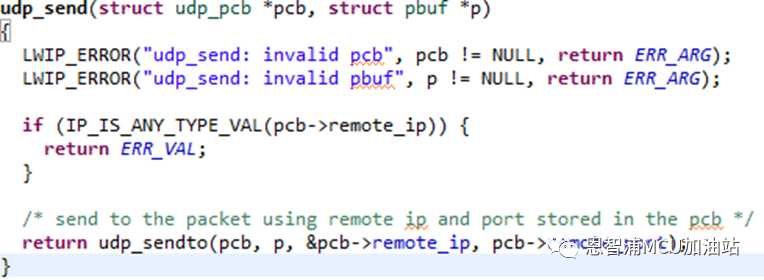

udp_send和udp_sendto之间的区别就是udp_sendto将数据发送到指定的ip地址和端口号,udp_send将数据发送到UDP控制块之中定义的ip地址和端口号。udp_send实际上也是调用udp_sendto来进行数据的发送,最终这两个函数都是会去调用udp_sendto_if。

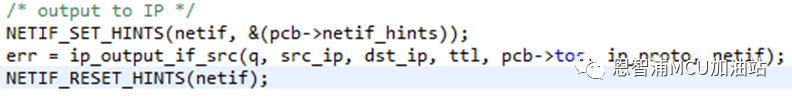

udp_sendto_if函数之中会完成udp报文的组装和发送,最终会调用Ip层的发送函数去发送报文。

LWIP应用层

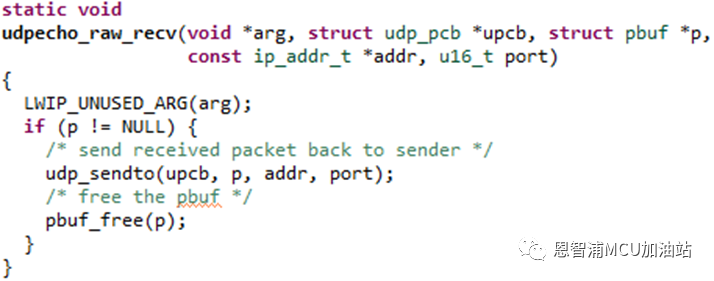

在应用层一般会通过调用传输层的一些函数来编写特定的应用程序,从而实现数据的传递,在udpecho demo之中,当接收到数据之后,在udp控制块中绑定的接收回调函数中又会去调用udp_sendto函数。

除了上面介绍的一些协议外,LWIP还支持ICMP、IGMP、PPP、DHCP等协议,并且SOCKET API以及NETCONN API使用起来更加简单,但是RAW/Callback API的使用有助于更好的理解LWIP协议。

对LWIP协议栈感兴趣的读者可自行深入了解。
