1.前言

本文将从网络通信原理浅析在android中出现的一些代理转发检测,这些功能会使我们测试app时出现抓不到包或者应用闪退等情况,针对这种场景,我搭建了测试环境,并对其场景展开分析与实施应对方案。

2.OSI 7层网络模型

网络通信嘛,首先得知道什么是OSI 7层模型。下面是百度的解释:
为了使不同计算机厂家生产的计算机能够相互通信,以便在更大的范围内建立计算机网络,国际标准化组织(ISO)在1978年提出了“开放系统互联参考模型”,即著名的OSI/RM模型(Open System Interconnection/Reference Model)。
它将计算机网络体系结构的通信协议划分为七层,自下而上依次为:
物理层(Physics Layer)、数据链路层(Data Link Layer)、网络层(Network Layer)、传输层(Transport Layer)、会话层(Session Layer)、表示层(Presentation Layer)、应用层(Application Layer)
使用网络数据的传输离不开网络协议七层模型,通过理解每一层协议的分工,也就能对网络故障逐一排查,这样的思维逻辑在安卓应用中也同样适用。
OSI 7层模型各层功能及对应的协议、设备如下表所示:
OSI对应的层
功能
TCP/IP对应的协议
设备




应用层
文件传输,电子邮件,文件服务,虚拟终端
TFTP,HTTP,SNMP,FTP,SMTP,DNS,Telnet
/
表示层
数据格式化,代码转换,数据加密
/
/
会话层
解除或建立与别的接点的联系
/
/
传输层
提供端对端的接口
TCP,UDP
四层交换机和四层路由
网络层
为数据包选择路由
IP,ICMP,RIP,OSPF,BGP,IGMP
三层交换机和路由
数据链路层
传输有地址的帧以及错误检测功能
ARP,RARP,MTU,SLIP,CSLIP,PPP
网桥、交换机、网卡
物理层
以二进制数据形式在物理媒体上传输数据
ISO2110,IEEE802,IEEE802.2
中继器、集线器、双绞线
知识点:HTTPS协议是HTTP+SSL
根据上表可知,SSL做数据加密是在表示层,也就是说,HTTPS实际上是建立在SSL之上的HTTP协议,而普通的HTTP协议是建立在TCP协议之上的。所以,当HTTPS访问URL时,由于URL在网络传送过程中最后是处于HTTP协议数据报头中,而HTTP协议位于SSL的上层,所以凡是HTTP协议所负责传输的数据就全部被加密了;但是IP地址并没加密,因为处理IP地址的协议(网络层)位于处理SSL协议(表示层)的下方。
额,说了这么多,就是要告诉你一个重要的关键点:数据的封装是自下而上的 !在网络数据处理方面,如果是上层做了检测处理,则需要在同层或下层进行逻辑绕过,这就是攻与防的关键了,偷家(底层)才是硬道理。
接下来,我们再理解一下代理与VPN。

3.代理与VPN

3.1、代理

代理(proxy) 也称网络代理,是一种特殊的网络服务,允许一个终端(一般为客户端)通过这个服务与另外一个终端(一般为服务器)进行非直接的连接。
一个完整的代理请求过程为:客户端首先根据代理服务器所使用的代理协议,与代理服务器创建连接,接着按照协议请求对目标服务器创建连接、或者获得目标服务器的指定资源。

3.2、VPN

VPN(virtual private network)(虚拟专用网络 )是常用于连接中、大型企业或团体间私人网络的通讯方法。它利用隧道协议(Tunneling Protocol)来达到发送端认证、消息保密与准确性等功能。

3.3、代理和VPN的区别

从各自的定义,我们就能看出VPN的特点是采取隧道协议进行数据传输和保护;而代理使用的则是对应的代理协议
下面是VPN和代理的常用协议:
协议名称


VPN
OpvenVPN、IPsec、IKEv2、PPTP、L2TP、WireGuard等
代理
HTTP、HTTPS、SOCKS、FTP、RTSP等
VPN 协议大多是作用在 OSI 的第二层和第三层之间,所以使用 VPN 时,几乎能转发所有的流量。
而代理协议多作用在应用层,最高层。

4.安卓代理检测

知道了代理与VPN的作用后,在APP中,如果开发人员在代码中添加了一些网络层的检测机制,而这些机制恰恰又是针对工作层协议进行的检测,那么只要分析出工作在IOS的哪一层,抢先一步在下层做出应对,那APP在上层无论怎么检测,都没有用。下面将对测试场景进行详细分析。
抓包的步骤:
1.在客户端(手机)中设置代理服务器的地址
2.开启代理服务器(burp)的代理功能
如果在客户端对代理服务进行过滤,禁止客户端通过代理服务器进行访问Internet,添加如下代码:
connection = (HttpURLConnection) url.openConnection(Proxy.NO_PROXY);
官方对于Proxy.NO_PROXY的描述如下:
/** * A proxy setting that represents a {@code DIRECT} connection, * basically telling the protocol handler not to use any proxying. * Used, for instance, to create sockets bypassing any other global * proxy settings (like SOCKS): * <P> * {@code Socket s = new Socket(Proxy.NO_PROXY);} * */public final static Proxy NO_PROXY = new Proxy();// Creates the proxy that represents a {@code DIRECT} connection.private Proxy() {
type = Type.DIRECT;
sa = null;}
NO_PROXY实际上就是type属性为DIRECT的一个Proxy对象,这个type有三种:
  • DIRECT
  • HTTP
  • SOCKS
所以,Proxy.NO_PROXY的意思是connection的请求是直连
此时若通过系统进行代理,app对外请求会失效,也就是视觉上看到的卡死状态,就是不让走系统代理。
安卓手机上设置系统代理即是在【设置】-【WLAN】-【修改网络】手动设置代理。
针对不走系统代理的情况有如下两种应对:
1、使用基于VPN模式的Postern
2、使用基于iptablesProxyDroid
对此,我做出了如下一些测试:

4.1、使用系统代理

APP关键代码如下:
private void sendRequestWithHttpURLConnection(){
new Thread(new Runnable() {
@Override
public void run() {
HttpURLConnection connection = null;
BufferedReader reader = null;
try{
URL url = new URL("http://www.baidu.com");
connection = (HttpURLConnection) url.openConnection(Proxy.NO_PROXY);
connection.setRequestMethod("GET");
InputStream in = connection.getInputStream();

reader = new BufferedReader(new InputStreamReader(in));
StringBuilder response = new StringBuilder();
String line;
while ((line = reader.readLine()) != null){
response.append(line);
}

showResponse(response.toString());

} catch (Exception e){
e.printStackTrace();
} finally {
if (reader != null) {
try {
reader.close();
} catch (IOException e){
e.printStackTrace();
}
}
if (connection != null){
connection.disconnect();
}
}
}
}).start();
}

针对Proxy.NO_PROXY,先测试一下,系统代理是否真的不能抓包。

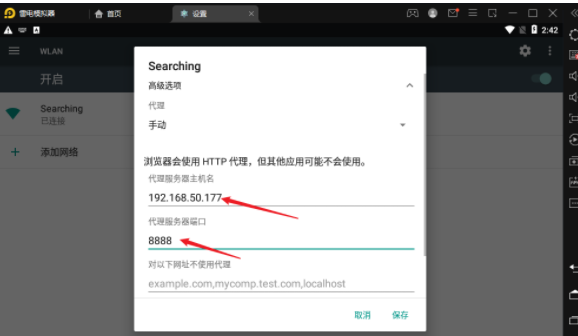

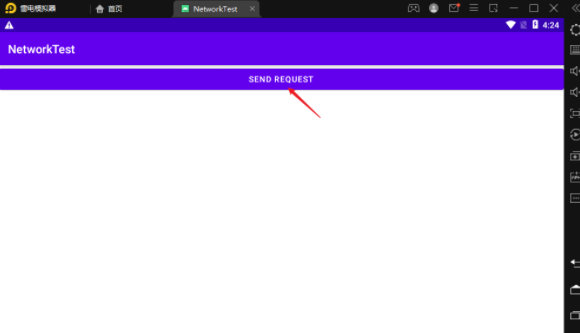

如下图先设置系统代理,burp监听8888,此时打开APP,点击发送请求无任何反应,burp中也抓不到包,说明系统代理被禁了。
4.2、使用Postern代理

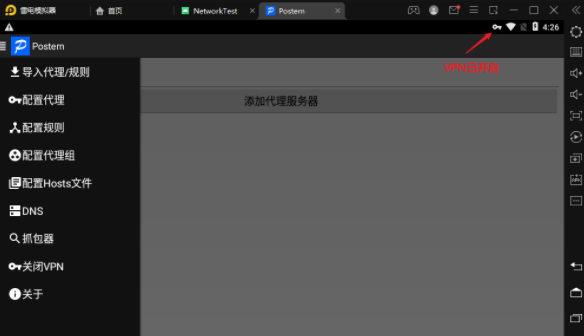

用过这款软件的都知道,当开启代理服务后状态栏会有个钥匙的标志,这可能也是基于VPN模式工作的特征

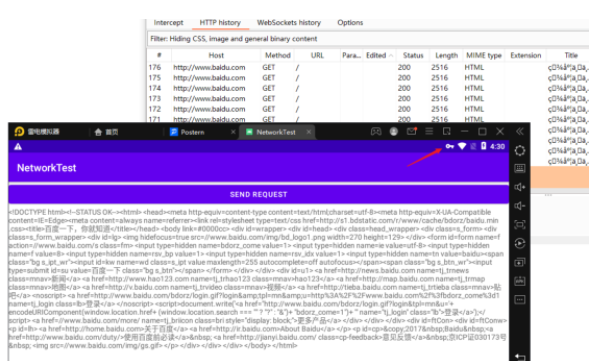

同样的APP,点击请求,此时成功绕过了Proxy.NO_PROXY检测!也说明了VPN协议在HTTP协议的下层。
5.安卓VPN检测
VPN也是代理的一种,但是由于通讯协议的差异,所以检测代码也不一样。
当客户端运行VPN虚拟隧道协议时,会在当前节点创建基于eth之上的tun0接口或ppp0接口,所以一旦出现带有明显特征的网络接口名称,就可以认定是使用了VPN协议进行通信。
下面这段代码的检测方式:出现特征tun0或者ppp0则退出应用,也就是我们看到的闪退效果。
private void isDeviceInVPN() {
try {
Enumeration<NetworkInterface> networkInterfaces = NetworkInterface.getNetworkInterfaces();
while (networkInterfaces.hasMoreElements()) {
String name = networkInterfaces.nextElement().getName();
if (name.equals("tun0") || name.equals("ppp0")) {
stop();
}
}
} catch (SocketException e) {
e.printStackTrace();
}
}
在点击监听中放置isDeviceInVPN()功能,点击即触发,如果检测到了使用了VPN则直接退出。
@Override
public void onClick(View view){
if (view.getId() == R.id.send_request){
isDeviceInVPN();
sendRequestWithHttpURLConnection();

}
}

5.1、使用ProxyDroid代理

当前场景:APP同时开启了代理检测以及VPN检测

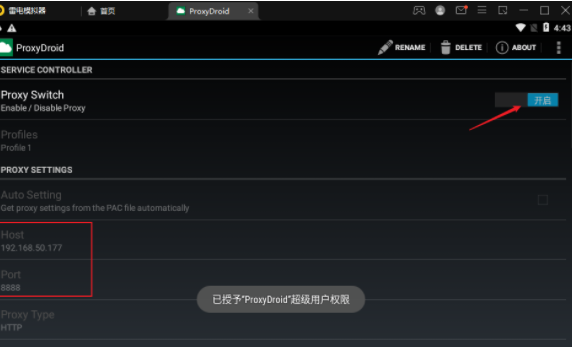

这时使用iptables进行数据转发的软件 ProxyDroid 进行测试,配置如下图所示:
开启之后,系统状态栏不会出现钥匙的形状,这时再次进行抓包测试。

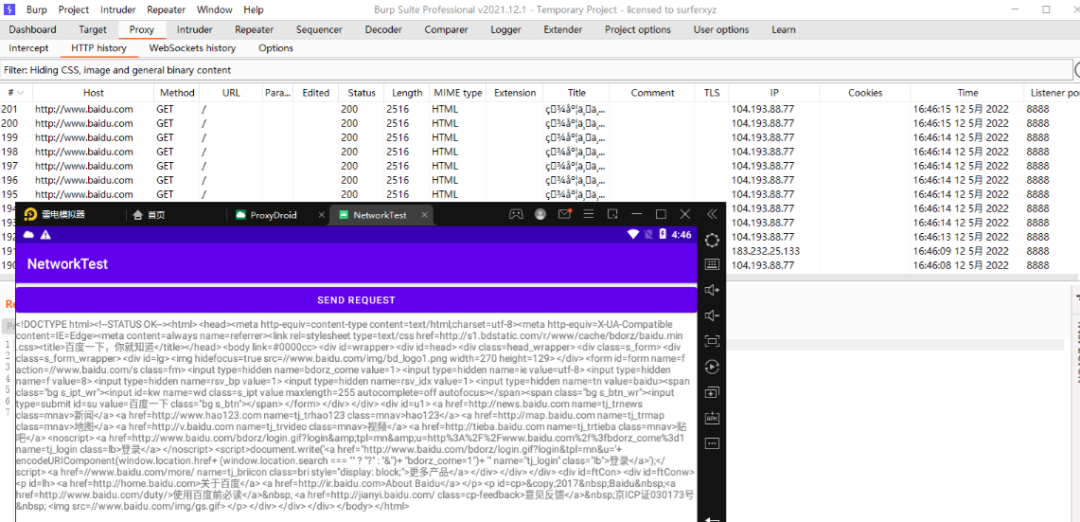

burp成功获取到了请求,至此代理与VPN的应对方法均已实现。所以,iptables 竟然能从OSI的 2、3层下面走吗,下面我们继续分析。

6.iptables原理

我们都知道安卓使用的是linux内核,而linux内核提供的防火墙工具是Netfilter/Iptables
Netfilter是由linux内核集成的IP数据包过滤系统,其工作在内核内部,而Iptables则是让用户定义规则集的表结构。
也就是,iptables是一个命令行工具,位于用户空间,它真正操作的框架实现在内核当中。
Netfilter是一个数据包处理模块,它具有网络地址转换、数据包内容修改、数据包过滤等功能。要使netfilter能够工作,就需要将所有的规则读入内存中。netfilter自己维护一个内存块,在此内存块中有4个表:filter表、NAT表、mangle表和raw表。在每个表中有相应的链,链中存放的是一条条的规则,规则就是过滤防火的语句或者其他功能的语句。也就是说表是链的容器,链是规则的容器。实际上,每个链都只是一个hook函数(钩子函数)而已。
Iptables主要工作在OSI七层的2.3.4层,好像也没比VPN的工作协议低,反而还有高的,但是测试结果证明,是我想错了,iptables不是由于协议低,而是没有出现tun0或者ppp0这两个关键的网卡特征,所以成功绕过了VPN的检测。
基于iptables这个流量转发,我还发现了一个新的名词,叫做“透明代理”,iptables的转发模式就是这种。
由此,延伸了一个新的代理模式,通过burp进行“透明代理”,网上的教程错综复杂,亲测使用过程如下。

7.透明代理

  • 原理:透明代理技术可以让客户端感觉不到代理的存在,用户不需要在浏览器中设置任何代理,只需设置缺省网关即可。在访问外部网络时,客户端的数据包被发送到缺省网关,通过缺省网关的路由,最终到达代理服务器,最后代理服务器运行代理进程,数据实际被重定向到代理服务器的代理端口,即由本地代理服务器向外请求所需数据然后拷贝给客户端。
接下来我将尝试:结合安卓端的透明代理技术与burp存在的invisible模式

7.1、使用Burp透明代理

(1)安卓端设置

首先在设备上手动进行设置:将所以请求80、443端口的tcp流量进行nat转发到192.168.50.177(burp的监听地址)的对应端口上
adb shell
su
iptables -t nat -A OUTPUT -p tcp --dport 80 -j DNAT --to 192.168.50.177:80
iptables -t nat -A OUTPUT -p tcp --dport 443 -j DNAT --to 192.168.50.177:443

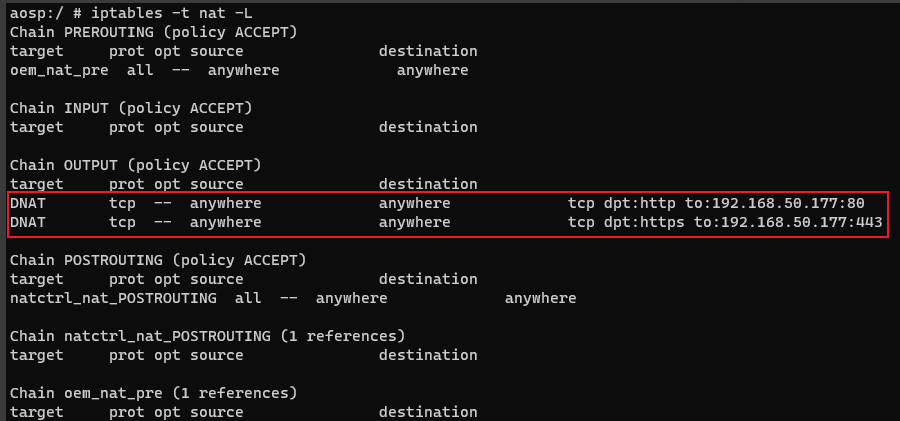

查看当前规则是否成功添加
iptables -t nat -L
(2)代理服务器端设置
添加80和443的端口监听

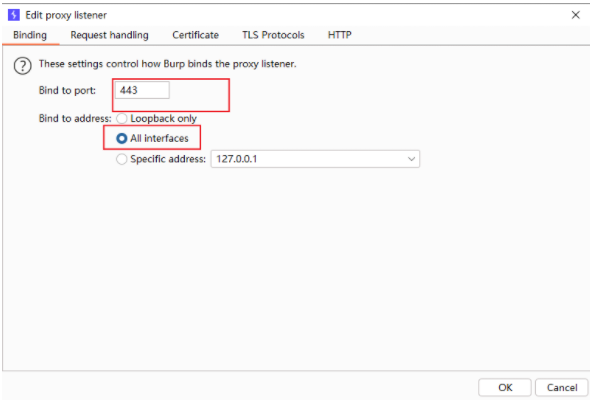

在【Binding】中设置端口,选中 【All interfaces】

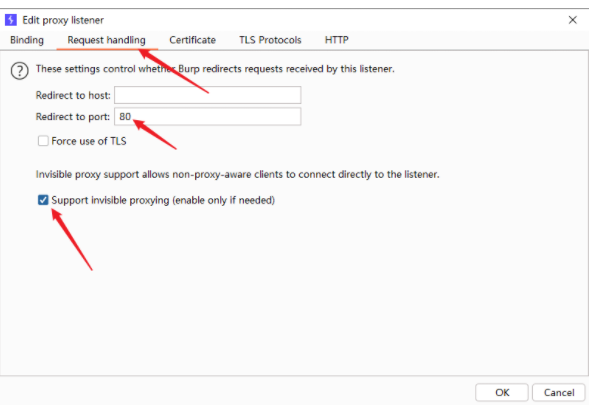

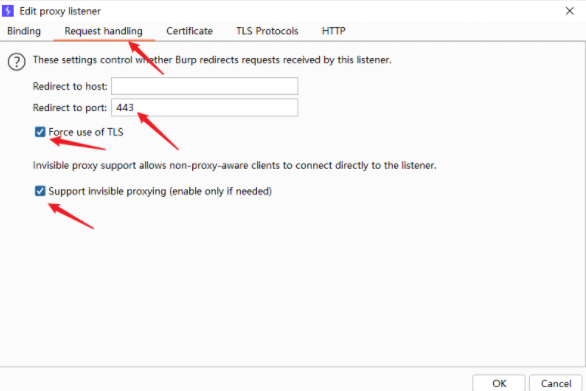

并对【Request handing】做出如下设置
Redirect to port - 如果配置了这个选项,Burp会在每次请求转发到指定的端口,而不必受限于浏览器所请求的目标。
Force use of SSL - 如果配置了这个选项,Burp会使用HTTPS在所有向外的连接,即使传入的请求中使用普通的HTTP。您可以使用此选项,在与SSL相关的响应修改选项结合,开展sslstrip般的攻击使用Burp,其中,强制执行HTTPS的应用程序可以降级为普通的HTTP的受害用户的流量在不知不觉中通过BurpProxy代理。

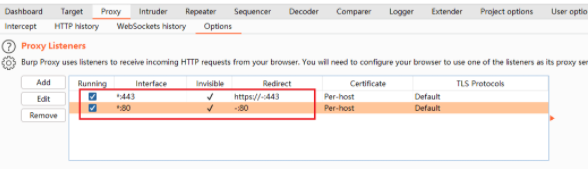

设置之后,Proxy状态如下
此时burp就可对转发到这里的80和443端口的流量进行透明代理

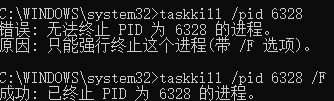

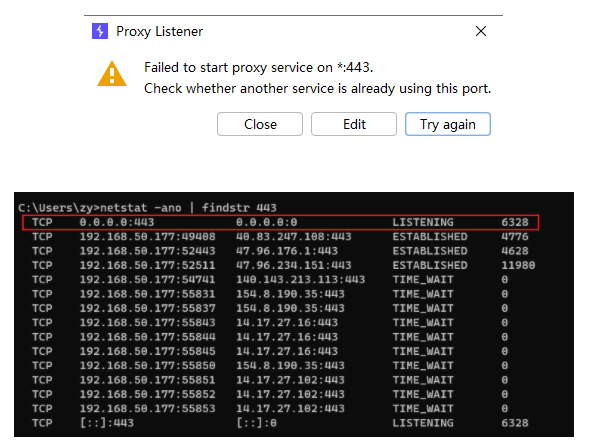

注意:如果出现443端口被占用,查找进程kill掉即可。
以管理员身份运行 cmd 执行如下代码
经过测试,burp成功抓取到了请求包。
这里不禁思考,如果是基于iptables进行的数据转发,那么刚才的ProxyDroid是否也内置了一些路由规则呢?

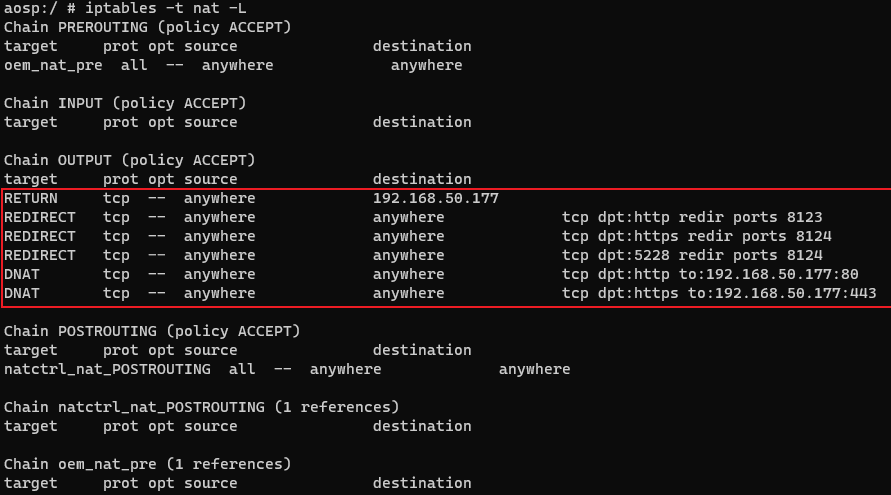

查看一下开启ProxyDroid时iptables当下的规则
从图中可以看到共有六条策略,其中最后两条就是我们刚才手动添加的,但并没有看到burp监听的8888端口,8123、8124一定是软件内置的代理转发端口,想要知道具体原理还需要详细分析ProxyDroid的源码。
血泪避坑:网上出现了很多教程,最关键的iptables规则写法不一,导致多次测试结果并不成功,如果将安卓终端的80和443端口同时转发到burp上监听的唯一一个端口则会出现连接错误。根据burp官方文档说明为每个端口号设置监听器会更加稳定,也就是要设置两个代理监听。

8.总结

根据不同的代码检测,也会有不同的应对方法,所以,遇到APP出现抓包闪退等问题,先逆向,查看源码,在通信处仔细进行分析,再针对检测代码进行绕过,才是正解。本文提到的并不是固定的处理方法,如果文章有叙述不当,尽请矫正。

9.参考链接

burp invisible官方文档
代理与VPN
iptables的内核原理
